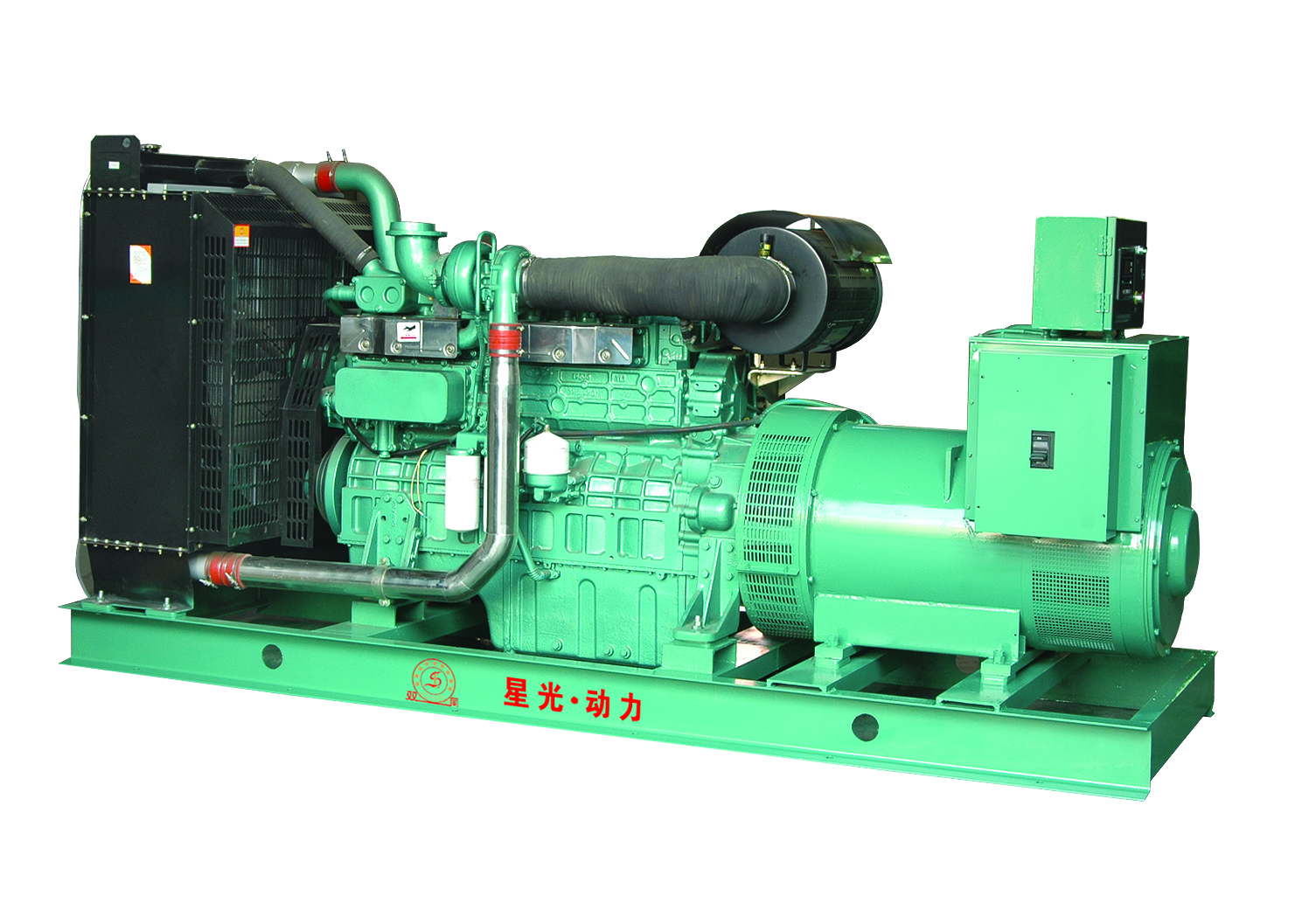

YC6TD780-D31

常用：520kW @ 1500 rpm

備用：572kW @ 1500 rpm

主要技術參數

氣缸數... … … … … … … … … … … …… … … … … … … ..6

氣缸形式... … … … … … … … … … … … … ... … … … ..直列

進氣系統 ... … … … … … … … … … … … … 增壓，空空中冷

壓縮比... … … … … … … … … … … … … … … … … … ..14:1

缸徑… … … … … … … … … … … … … ... ... ... ... ... ... .152 mm

沖程... … … … … … … … … … … … … ………………. 180 mm

排量.. … … … … … … … … … … … . ……………. .19.598 litres

轉向.. … … … … … … … … … … … … … .逆時針（從飛輪端）

點火順序 (距飛輪最遠的為1缸).. … … … … … … …1,5,3,6,2,4

干重 . … … … … … ... … … … … … … … … … … … ...2200kg

濕重. … … … … … ... … … … … … … … … … … … … 2320kg

外形尺寸

總長… … … … … … … …. … … … … … … … … … ..1812mm

寬 … … … … … … … … … … … … … … … … … … 1138mm

高（不包括散熱器和安裝腳）.. … … … … … … … … … 1721mm

轉動慣量 (mk²)

飛輪 .. … … … … … … … … … … … … … … … …4.07 kg·m³

重心坐標

從后端面向前.. … … … … … … … … … … … … … …435.6mm

高與曲軸中心.. … … … … … … … … … … … … … ... 233mm

重心線偏移 … … … … … … … … … … … … … … … -5.58mm

性能

穩態調速率… … … … … … … … …. … … … … … … . ±0.5%

實驗環境

空氣溫度 . … … … … … … … … … … … … … … … … ...25℃

大氣壓力.. … … … … … … … … … … … ... … … … … 100 kPa

相對濕度... … …… … … … … … … … … … … … … … … 35%

最大工況下進氣阻力… … … … … … … … … … … … …3.7kPa

最大工況下排氣阻力, … … … … … … … … … … … … ...10kPa

燃油溫度（機油泵）… … … … … … … … … … … … … ..40℃

基本參數

YC6TD780-D31

熱平衡

說明：柴油熱值為42,770kJ/kg

定義

常用

70%符合不限制使用時間，每12小時可以超負荷1小時

備用

變動負荷，24小時周期內平均輸出功率應不大于70%，每年可以使用500小時，最長可連續運行300小時，無過載能力。

冷卻系統

冷卻液總容量.. … … … … … … … … … … … … … ...96.5 litres

發動機冷卻液容量 … … … … … … … … … … … … .46.5 litres

散熱器冷卻液容量.. … … … … … … … … … … … … 50 litres

管路冷卻液容量 . … … … … … … … … … … … … ...2 litres

最大水箱溫度 .. … … … … … … … … … … … … … … 102℃

水泵最大靜水壓頭 . … … … … … … … … … … … … .5kPa

節溫器工作溫度… … … … … … … … … … ... … … … 75-85℃

冷卻液流量 @1500 rpm … … … … … … … … … 800litres/min

最大水溫升高值 … … … … … … … … … … … … … …  8℃

散熱器芯

面積 … … … … … … … … …  … … … … … … ……… 230m²

壓力蓋最小壓力 … … … … … … … … … … … … … ...110 kPa

中冷器

面積 … … … … … …  … … … … … … … … … … …110 m²

散熱器

高 .. … … … … … … … … … … … … … … … … … ..1655 mm

寬 … … … … … … … … … … … … … … … … … … 1585 mm

干重 … … … … … … … … … … … … … … … … … ….240 kg

水泵

驅動方式 … … … … … … … … … … … … … … … ..皮帶驅動

風扇

直徑 ..… … … … … … … … … …… … ……………….1142 mm

傳動比 … … … … … … … … … … … … … … … ……..0.836:1

材料 . … … … … … … … … … … … … … … … … … ... .鐵皮

葉數 … … … … … … … … … … … … … … … … … … … …8

吹/吸 ... … … … … … … … … … … … … … … … … …吹風式

空氣流量 @1500 rpm … … … … … … … ... … …  1143 m³/min

傾角

前后 .. … … … … … … … … … … … … … ... … … …±15°

左右 . … … … … … … … … … … … … … … … … …±15°

燃油系統

Recommended fuel to conform to BS 2869 1998 CLASS A2 or BSEN590.

噴射系統 … … … … … … … … … … … … … … … … .直噴

噴油器形式 … … … … … … … … … … … … ……多孔噴射

調速器形式 … … … … … … … … … … … … … ..電控單體泵

噴油器噴油壓力 … … … … … … … … … … … … … 24 MPa

輸油泵 … … … … … … … … … … … … … … … … … ..齒輪

輸油泵流量 @1500 rpm .. … … … … … … … … ..152 litres/hour

最大輸油壓力 … … … ... … … ... … … … … … …140-644 kPa

最大吸入壓力 … … … … … … ... … … … … … … …60.9 kPa

最大靜壓頭 . … … … … … … … … … … … … … … … .. 4 m

最大進油溫度 . … … … … … … … … … … … … … … ...79℃

柴濾精度. … … … … … … … … … … … … … … … 4 Microns

油耗誤差 .. … … … … … … … … … … … … … … … …±5%

油耗

說明：柴油密度 0.85 kg/L

YC6TD780-D31
